Max/MSP入門1：サンプリング&プレイバック

授業スライド

View more presentations from Atsushi Tadokro.

スライドをダウンロード (PDF形式)

サンプルファイル

授業で説明したファイルは下記からダウンロードしてください

sbaw090421_sample.zip

今日の内容

Max/MSPを駆け足でマスターする！
- 基本的な使いかた
  - ロック、アンロック、プレゼンテーションモード
  - オブジェクトの種類
  - オブジェクトの接続
- 音を出してみる
  - 音量の調節
  - 音を混ぜる
  - エンベロープ
- サンプリング・プレイバック
  - ディスクベース
  - メモリベース

Max/MSP基本的な使いかた

“MaxMSP.app”を起動
- “MaxMSP Runtime.app” ではないRuntimeは既にできあがったプログラム(パッチ)の実行専用
- Runtimeはフリーでダウンロードできる

Max/MSP基本構成
- Maxウィンドウ
  - 処理結果やエラーなどのテキスト情報を表示

Patcherウィンドウ
- ここにプログラムを作成する

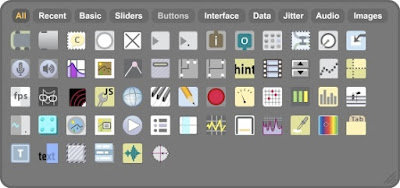

Patcherウィンドウの画面をダブルクリックする
- オブジェクトパレットが表示される
- 分野別に整理された「道具箱」のようなもの

パーツを組合せて、下記のパッチを組んでみる

オブジェクト
- MaxMSPを構成する、パーツのブロックをオブジェクトと呼ぶ
- オブジェクトの入出力はインレット、アウトレットと呼ばれる
  - インレット：オブジェクトの上部にあるコネクター
    - オブジェクトへの入力を意味する
  - アウトレット：オブジェクトの下部にあるコネクター
    - オブジェクトへの出力を意味する
  - インレットとアウトレットの数はオブジェクトによって異なる

基本的なオブジェクト
- オブジェクトボックス：汎用的オブジェクト
- メッセージ：数字、文字列、bangなどを出力
- ボタン：クリックでbangを出力
- トグルボタン：ON/OFFを切り替える
- ナンバーボックス (int 整数)
- ナンバーボックス (float 浮動点少数)

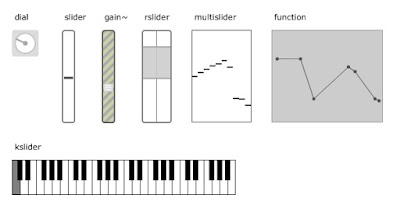

GUIパーツ：様々なインタフェイスになる

ケーブルの色の違いに注意
- 黒いケーブルはひとつの値 (数値、メッセージ)
- 縞々のケーブルは、シグナル (連続する大量の数値)

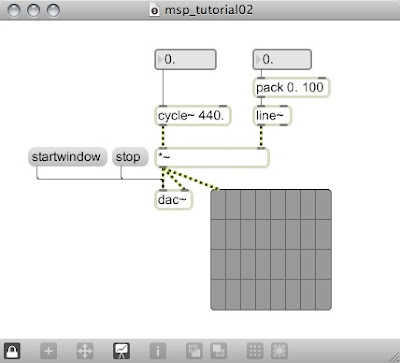

パラメータを変化させられるように改造する
- スピーカーを”dac~”に変更
- ボリュームの調整を”*~”に

音量の調整には “ ~ “を使う
- “ ~” は、シグナルの全ての値に一定の数をかけ算する
- 音量の調整と同じ意味となる

波形を表示してみる
- scope~オブジェクトを追加
- 周波数や音量を変化させて、音と波形を観察

音量の時間的変化 (エンベロープ)
- function と line~ を組み合わせて実現できる

周波数 (音程) をキーボードから入力できるようにしてみる
- mtof：MIDIのノートナンバーを周波数に変換する

プレゼンテーションモード
- あらかじめ決めておいたパーツのみを表示
- 配置やサイズも調整可能
- さっきのパッチの必要部分だけを抜き出してプレゼンテーションモードとして配置してみる

サンプリング&プレイバック

サンプリング&プレイバックとは
- オーディAZオ信号をデジタル・レコーディングして、再生すること
- サンプリング
  - アナログ信号をデジタル信号に→AD変換
- プレイバック
  - デジタル信号をアナログ信号に→DA変換

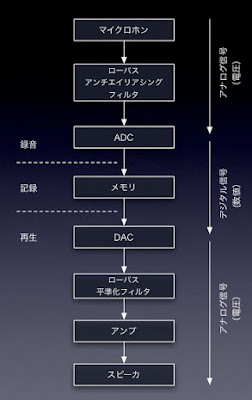

コンピュータで音響を処理する際の情報の流れ

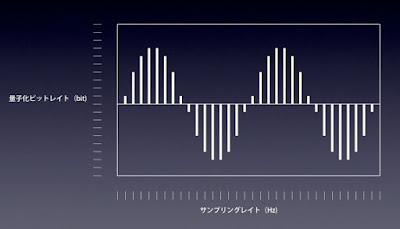

サンプリングレート：時間軸の分割
量子化ビット数：振幅の分割

ディスクベースのサンプリング
- ハードディクス上のサウンドデータを直接再生
- プログラミングが楽←→自由度が低い
- 長時間のサウンドもへっちゃら
メモリベースのサンプリング
- ハードディスク上のサウンドデータをメインメモリに読み込んでから再生する
- 自由度が高い←→プログラミングが大変
- 長時間のサウンドを扱うとメモリを大量に消費してしまう

ディスクベースのサンプリング・プレイバック

sfrecord~
- ハードディスクへサウンドを録音する
- 第１引数はチャンネル数
sfplay~
- ハードディスクからサウンドを再生する
- 第１引数はチャンネル数
- gateオブジェクトを使ってループ再生を実現している

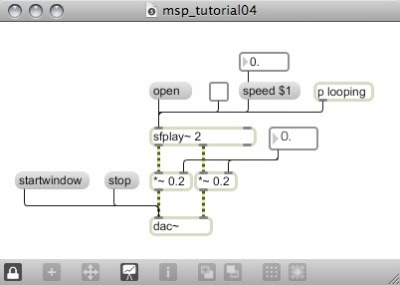

サウンドファイルの再生
- sfplay~ サウンドファイルを再生する
  - メッセージ “open” を入力すると、サウンドファイル選択画面に
  - トグルボタンで、start / stop
  - “speed 値” で再生スピードを変化させられる

サウンドファイルへ録音
- sfrecord~ サウンドファイルを録音しファイルに保存
- 録音に際しては、手順が重要
  - sfrecrod~に”open”を入れて、サウンドファイルを保存
  - “adc~” をonにすると録音準備状態になる
  - トグルスイッチをonにすると録音が開始する

メモリーベースのサンプリング

メモリベースのサンプリング
- メインメモリ上に指定した容量の容器を用意する必要がある
- “buffer~” オブジェクトがこの容器の相当する
buffer~
- サンプリングのためのバッファーを確保するためのオブジェクト
- buffer~ [バッファー名] [バッファーサイズ] [チャンネル数]
- 下の例の場合
  - バッファー名：mybuf
  - サイズ：10000ms
  - チャンネル数：2

“buffer~” に録音 (サンプリング) する
- “record~” オブジェクトを使用する
- “record~ バッファー名”
- 例) オーディオ入力を mybuf という名前のバッファーに録音する

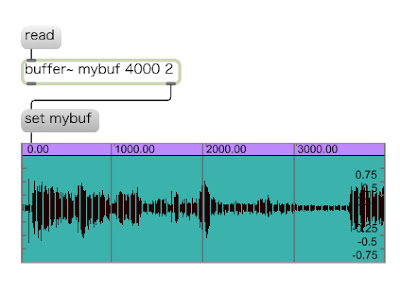

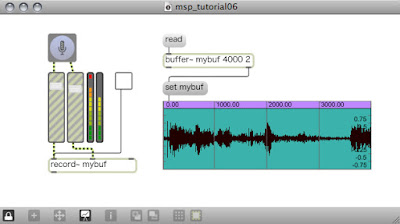

“buffer~” に録音したサンプルの中身を表示する
- “waveform~” オブジェクトを使用する
- 「set バッファー名」というメッセージを入れると内容を表示する
- “buffer~” に「read」というメッセージを入れるとオーディオファイルを読み込んでメモリに取り込むことができる

buffer~, recod~, waveform~ を組合せることで、リアルタイムに録音した音をメモリに保存し、その内容を波形として確認することができる

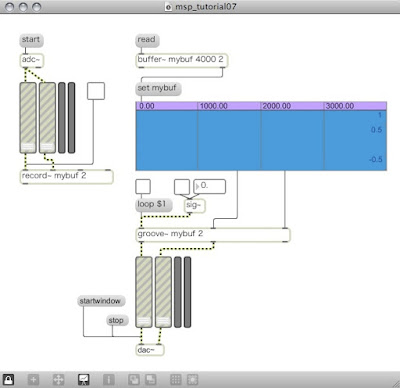

groove~を利用すると、高度なプレイバックが実現できる
- 再生範囲の指定、スピード、ループなど

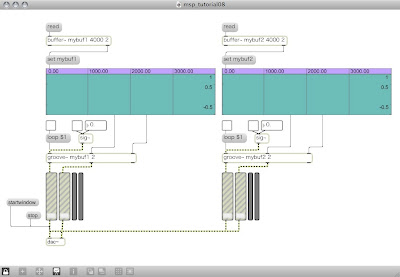

メモリーベースのプレイバック：応用1
- 2つの buffer~ を並列して使用
- buffer~ の名前に注意 (同じ名前は使ってはいけない)

メモリーベースのプレイバック：応用2

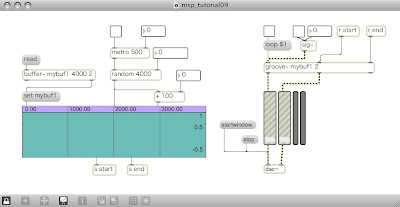

- 再生位置をランダムに変化させる

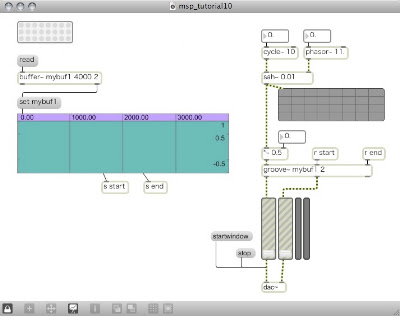

メモリーベースのプレイバック：応用3
- sah~ と組合せる
  - sah~：サンプル＆ホールド
  - 一定の間隔に信号を切り刻んで変化させる装置

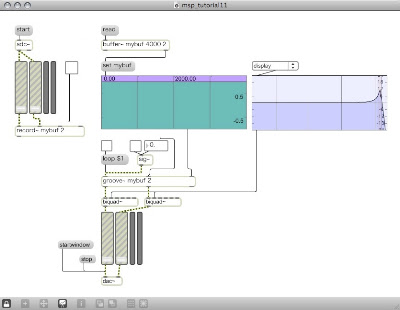

メモリーベースのプレイバック：応用4
- フィルタと組み合わせる
- filtergraph~ : 様々なフィルタをグラフィカルに操作できる
